Prasklý pákový uzávěr čidla u postřikovače firmy Agrochov Jezernice a.s.

Popis závady:

1. Došlo ke zlomení páčky při běžné manipulaci
2. Díl není běžně k dostání – výrobce nabízí k prodeji pouze celou sadu čidla s páčkou. Je nutPrasklý pákový uzávěr čidla u postřikovače Hörschné výrobek objednat v Německu a nechat si jej zaslat kurýrní službou.
3. Cena čidla v přepočtu stojí 1 500,- Kč



Řešení:

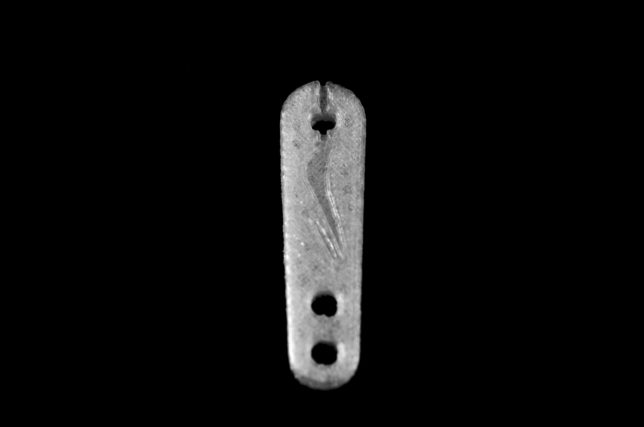

1. Tvorba 3D modelu – SketchUp: 15 min
2. Tisk 3D modelu – samotný tisk (při průměrné rychlosti 60mm/s): odhadovaný čas je 35 minut
3. Opracování výrobku a sestavení přístroje: 5 min (převrtání otvorů a očištění výrobku)
4. Do modelu bylo vloženo logo Agrochovu a.s.

Náklady:

1. Cena za gram ABS materiálu je 0,60 Kč + fixní náklady na energie 1,- Kč/hod. tisku
2. Váha výrobku: 5g -> celkový náklad: 3,- Kč + 0,59 Kč = 3,59 Kč

Celková cena opravy:

3. Cena za výrobek: 5,- Kč
4. Cena za práci dle ceníku: 119,- Kč
5. Celková cena: 144,- Kč
